ARTIFACT WI/Fiesta Image White Pixel

СИСТЕМА: 1.5T Signa Twin Excite II (версія програмного забезпечення 11.0M4)

ПРОБЛЕМА/СИМПТО

Зображення DWI (режим масштабування та повний режим) і fiesta (режим масштабування та повний режим) мають видимий сітчастий або вельветовий артефакт, незалежно від використання котушки для тіла чи голови, інше звичайне зображення виглядає нормальним

ІСТОРІЯ УСУНЕННЯ НЕСПРАВНОСТЕЙ/ПІДКАЗКА

1. Супер проведіть перевірку прокладки, результат — усе пройдено.

2. Зніміть міст пацієнта, монети та інший метал не знайдено.

3. Виконайте калібрування grafidy для всіх членів зеленим кольором.

4. Запустіть Zoom і весь BACC.

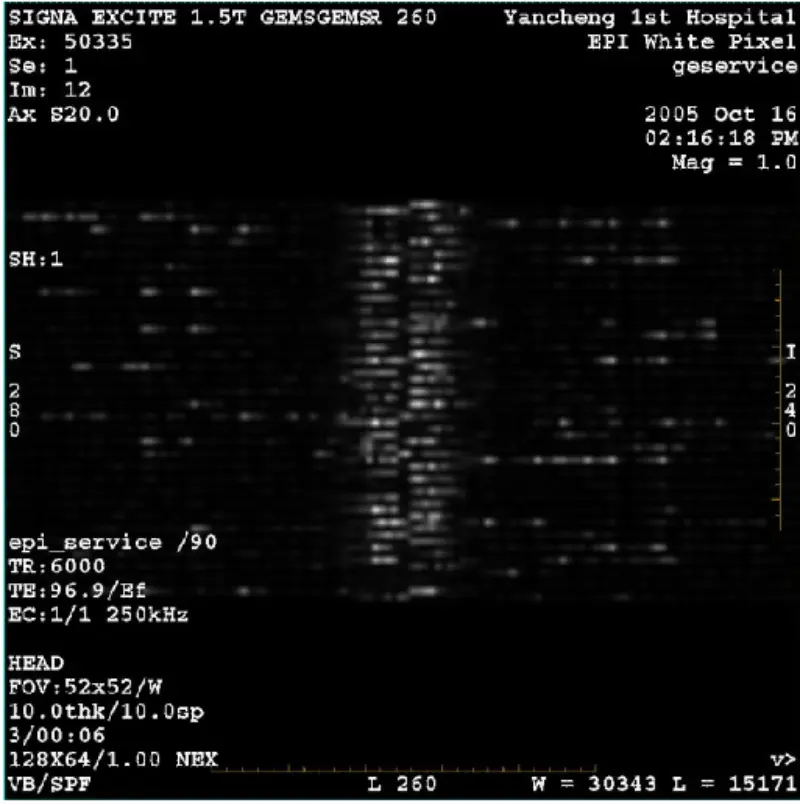

5. Запустіть Zoom і весь EPT. Результатом є те, що білий піксель серйозний та інші елементи проходять

включаючи голову і тіло. Значення Phase dither B0 вказано в спец.

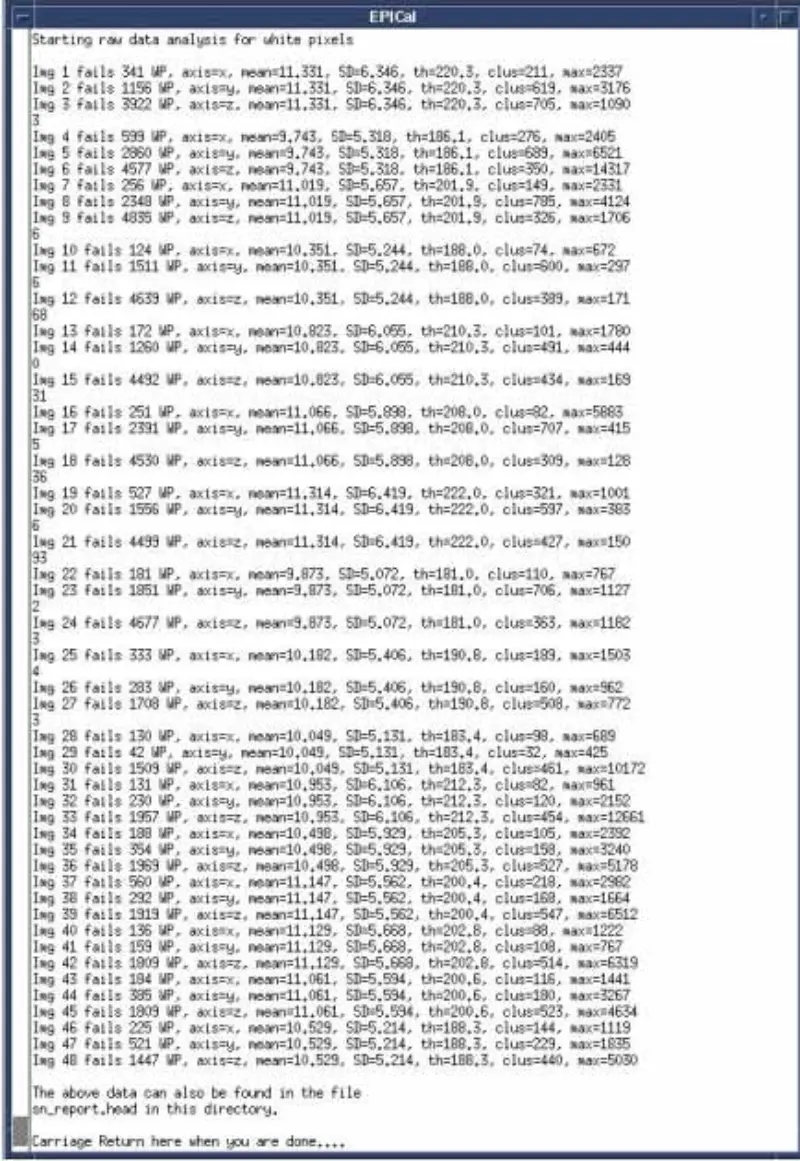

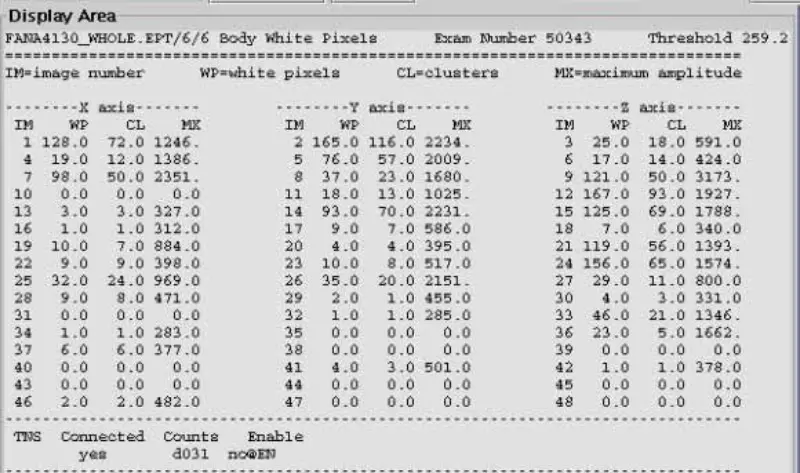

6. Запустіть перевірку білих пікселів, усі помилки.

7. Запустіть SPT all pass. Особливо всі тести на градієнтну стабільність пройшли.

8. Емулюйте та перевіряйте елементи середовища навколо магніту, включаючи вентилятор, динамік, інжектор, холодну головку тощо.

9. Вимкніть датчик температури, SRI, PAC і таблицю, проблема все одно.

10. Від'єднайте приймальний кабель від I/F системної шафи (корпус J2 і головка J5), додайте термінатор на 50 Ом і блок постійного струму до роз'єму системної шафи. Сканування голови та тіла білого пікселя EPT. результат пройдений. Підтвердьте, що проблема не в системному кабінеті. Повторне підключення. Отримайте кабель на системному блоку I/F

11. Від’єднайте оптоволоконну оптику градієнтного приводу X, Y та Z від плати GP, голівки білого пікселя EPT та сканування тіла. результат пройдений. Це означає, що білий піксель створено градієнтом. Видно, що білий піксель присутній не лише на одній осі. Потім замініть плату SGA PS, GP, але проблема все одно проблема. Знову під’єднайте волоконно-оптичні пристрої градієнтного приводу X, Y, Z.

12. Вимкніть DD/TR на SSM. Від’єднайте кабель DD від Pen Wall (J72, J73, J74, J75, J75), білого пікселя EPT та сканування тіла. результат полягає в тому, що голова проходить, а тіло не вдається. Котушка тіла не налаштована, тому котушка тіла поглинає сигнал. Тому голова проходить, а тіло не вдається. Щоб перевірити наш висновок, підключіть подовжувач до котушки головки та розташуйте котушку головки поза отвором магніту, скануйте білий піксель головки. Насправді результат - провалилася голова. Повторно під’єднайте лише один кабель DD до Pen Wall, білої піксельної головки EPT та сканування тіла. В результаті все провалилося. Переконайтеся, що плата DD і плата розділювача не є причиною.

13. Знову підключіть кабелі DD до Pen Wall. Від'єднайте кабель T/R Bias BNC для тіла та голови на SSM.EPT для сканування білої піксельної головки та тіла. В результаті все провалилося. Знову під’єднайте зміщені кабелі тіла та голови. Від’єднайте вихідний кабель для голови та тіла на скануванні білих пікселів SRFDII.EPT. В результаті все провалилося. Підтверджено, що проблема не в SRFDII AMP і SSM.

14. Від’єднайте кабелі I та Q від Hybrid. Запустіть EPT сканування білих пікселів. Результат невдалий. Підозрюваний гібрид. Замінити гібрид. Але проблема все одно.

15. Зніміть передню кришку магніту. Перевірте кабель заземлення радіочастотного екрана та кабель датчика температури. Кабель в порядку.

16. Зніміть радіочастотну котушку Body з TRM. Запустіть головне сканування білих пікселів EPT, результат не вдалося.

17. Зніміть радіочастотний екран із TRM. Запустіть сканування білих пікселів EPT із радіочастотним екрануванням. Результат невдалий. Замініть радіочастотний екран і запустіть сканування білих пікселів EPT. Проблема все ще.

ОСНОВНА ПРИЧИНА/ВИРІШЕННЯ

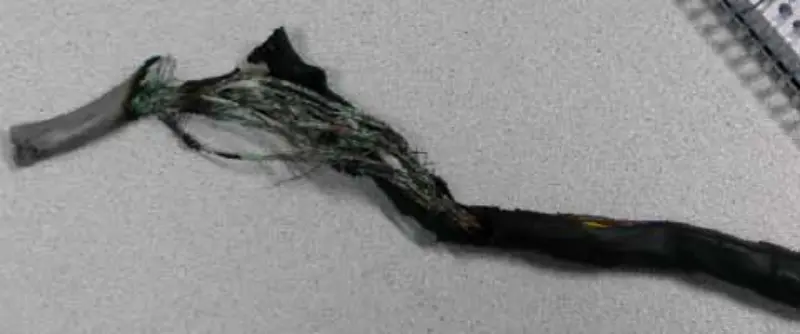

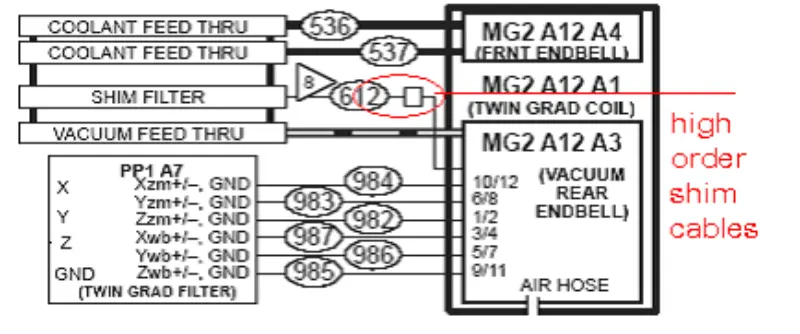

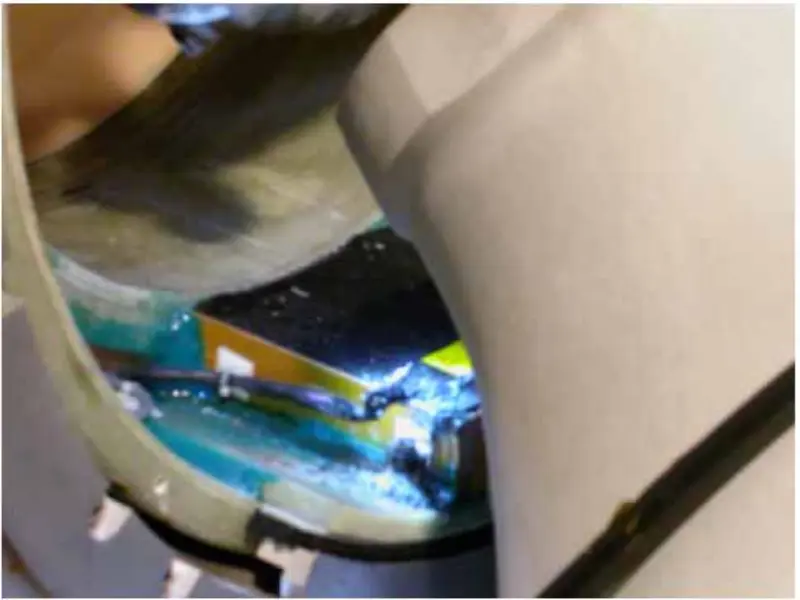

З вищезазначених дій і аналізу ми робимо висновок, що проблему має спричинити градієнтна котушка. Отже, ми знімаємо передню та задню кришку магніту, перевіряємо та затягуємо болти, що стосуються градієнтної котушки. Знявши задню кришку магніту, ми виявили, що кабель прокладки високого порядку перегорів у чорний.

Оскільки на цьому сайті немає опції прокладки високого рівня, ми обрізаємо кабель прокладки високого рівня. Окремо відклеюємо кабелі та скріплюємо кожен із них ізоляційною клейкою стрічкою. Відновіть усе, запустіть сканування білих пікселів EPT. Всі проходять. Після цього локального ремонту система в порядку. На зображенні DWI та Fiesta немає білого пікселя, як раніше.

Кабелі високого рівня мають бути пошкоджені на заводі. Пошкоджені кабелі стикалися між собою і утворювали безліч найдрібніших кіл. Під час сканування DWI коло викликало набагато більше тепла, ніж будь-яке інше сканування. Тож кабелі горіли день у день і впливали на сканування DWI. Насправді, з плином дня ефект стає все сильнішим.
