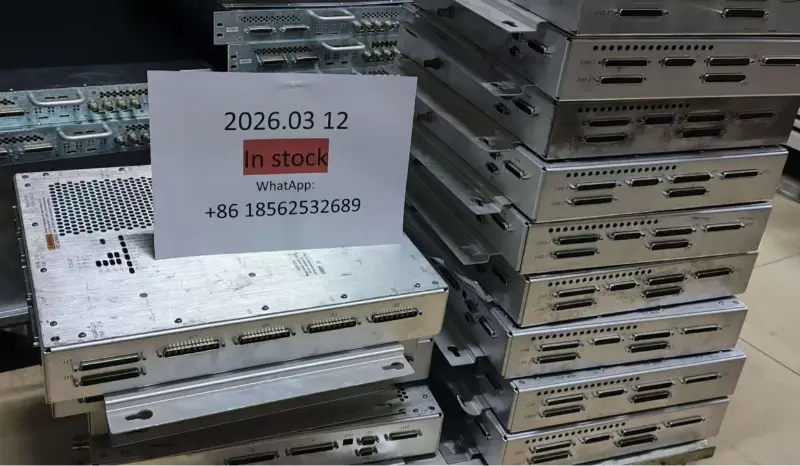

GE Mega Switch MRI for SV 1.5T Встановлення, тестування та післяпродажна підтримка

Шановний клієнт, при отриманні цього товаруGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  зверніться до креслень для правильного підключення.

Як основний модуль розподілу сигналу та керування, Mega Switch має багатопортову інтеграцію, обробку сигналу з високою пропускною здатністю та модульну конструкцію. Він підтримує паралельну роботу подвійних каналів порту A/B, забезпечуючи такі функції, як регулювання зміщення MC, перемикання сигналу MUX і прийом радіочастотного сигналу. Стан системи контролюється в режимі реального часу за допомогою світлодіодних індикаторів і зв’язку SRI.

Інтерфейси Mega Switch поділяються на чотири функціональні групи:

1. Інтерфейси портів котушки

2.Порт A (J18, J21): надсилає на котушку сигнали зміщення MC, потужності попереднього підсилювача та сигнали керування мультиплексором; отримує ідентифікатор котушки, сигнал дозволу передачі та 8-канальний радіочастотний сигнал.

Порт B (J17, J22): виконує ті самі функції, що й порт A для котушки порту B 1页.

3. Інтерфейси зовнішнього модуля

4.DM-Lite Interaction (J11, J5): Отримує зміщення MC, керуючі сигнали та живлення AUX

1. Джерело живлення (J102-1, J102-2): Отримує живлення постійного струму від блоку регулятора

5. Інтерфейси зв'язку RRX

6. Передача сигналу (J1): надсилає 8-канальні радіочастотні сигнали 16 МГц на RRX

Сигнали керування (J2, J107): отримує сигнали керування R1 та стробоскоп R1 від RRX

Потужність і керування (J108): передає сигнали живлення, керування TNS і годинника на RRX

7. Моніторинг стану та комунікаційні інтерфейси

8.Світлодіодна індикація (J15): підключається до світлодіодних індикаторів ID котушки в LPCA

Зв'язок SRI (J20): забезпечує обмін даними з входами зовнішнього сигналу SRI (J100, J103-J106): прийом радіочастотних сигналів від Body Preamp, петлевих сигналів від Exciter, шумових сигналів від TNS антени, сигналів LO та тактової частоти 80 МГц від Exciter

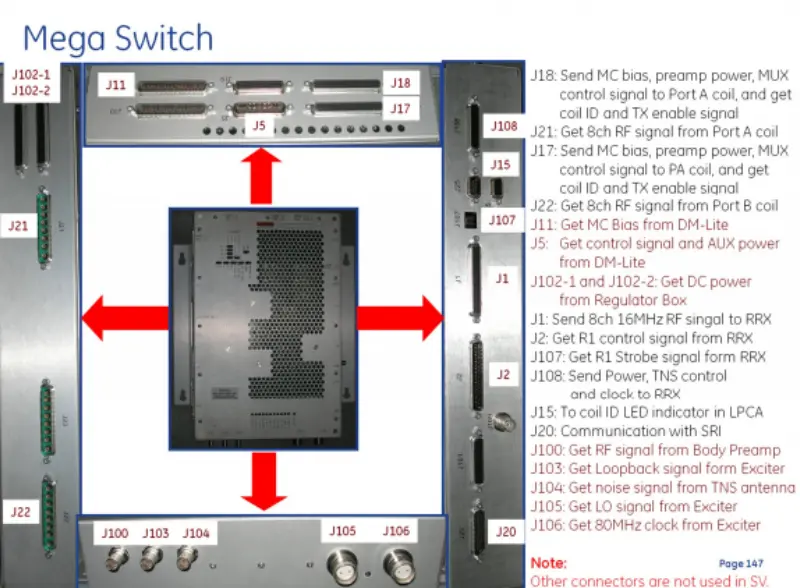

J18: Надішліть MC зміщення, потужність попереднього підсилювача та керуючий сигнал MUX на котушку порту A та отримайте ідентифікатор котушки та сигнал увімкнення TX.

J21: отримати 8-канальний радіочастотний сигнал від котушки порту A.

J17: Надсилайте зміщення MC, потужність попереднього підсилювача та керуючий сигнал MUX на котушку порту B, а також отримуйте ідентифікатор котушки та сигнал увімкнення TX.

J22: отримати 8-канальний радіочастотний сигнал від котушки порту B.

J11: Отримайте MC Bias від DM - Lite.

J5: Отримайте керуючий сигнал і живлення AUX від DM - Lite.

J102 - 1 і J102 - 2: Отримайте живлення постійного струму від регулятора.

J1: Надіслати 8-канальний радіочастотний сигнал 16 МГц на RRX.

J2: отримати керуючий сигнал R1 від RRX.

J107: отримати стробоскоп R1 від RRX.

J108: Надішліть живлення, керування TNS і годинник до RRX.

J15: Світлодіодний індикатор ідентифікатора котушки в LPCA.

J20: Зв'язок з SRI.

J100: отримати радіочастотний сигнал від Body Preamp.

J103: Отримати петлевий сигнал від збудника.

J104: отримати шумовий сигнал від антени TNS.

J105: Отримати сигнал гетеродина від Exciter. J106: Отримати тактову частоту 80 МГц від Exciter.

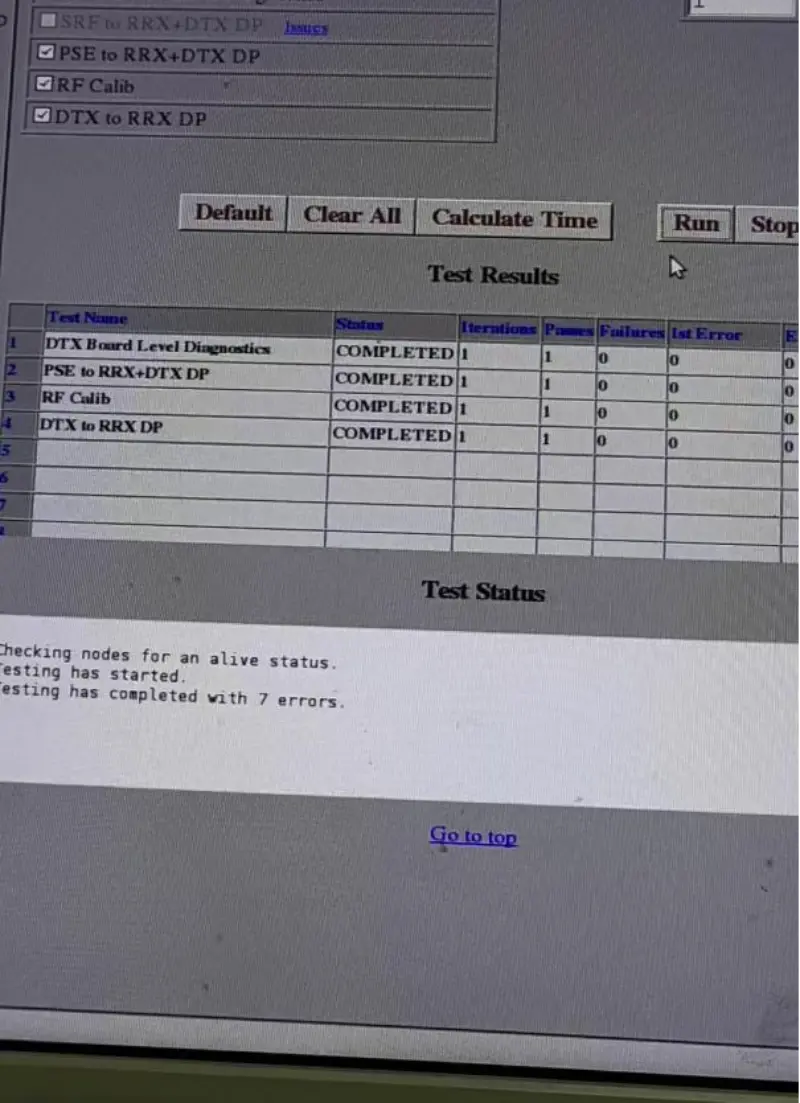

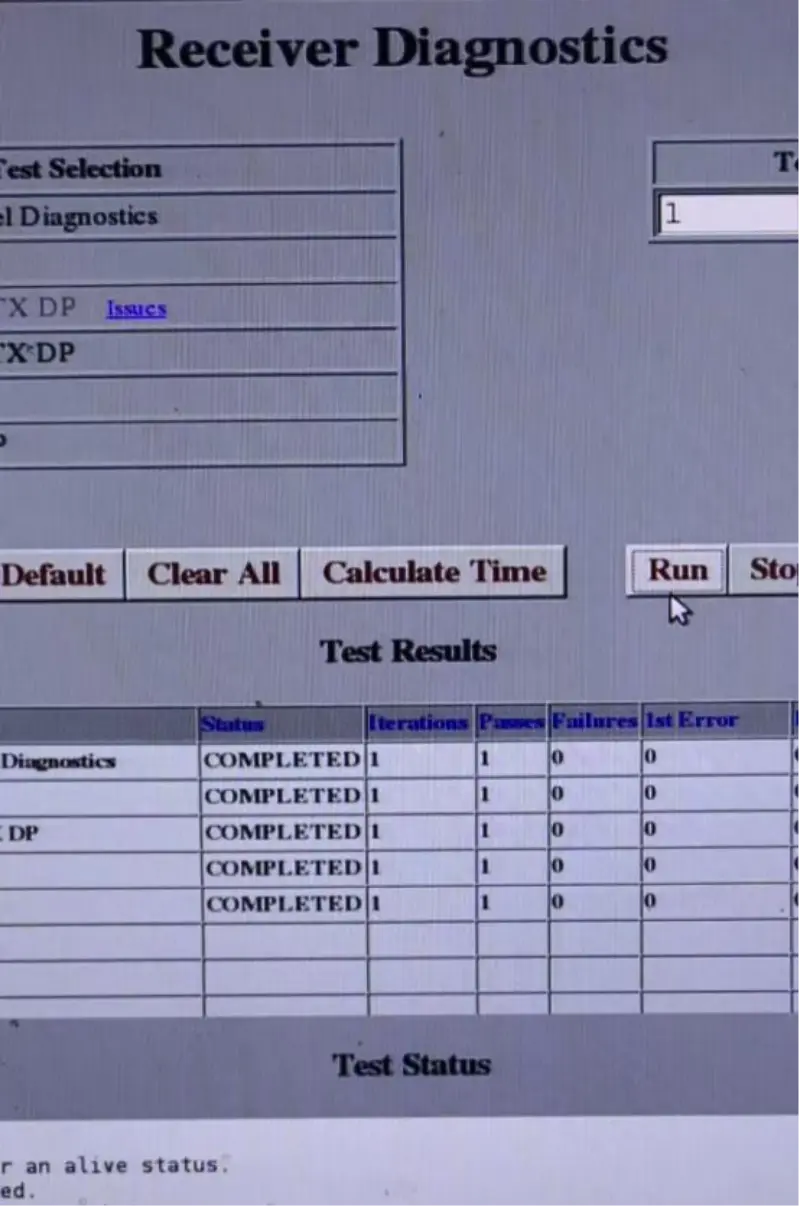

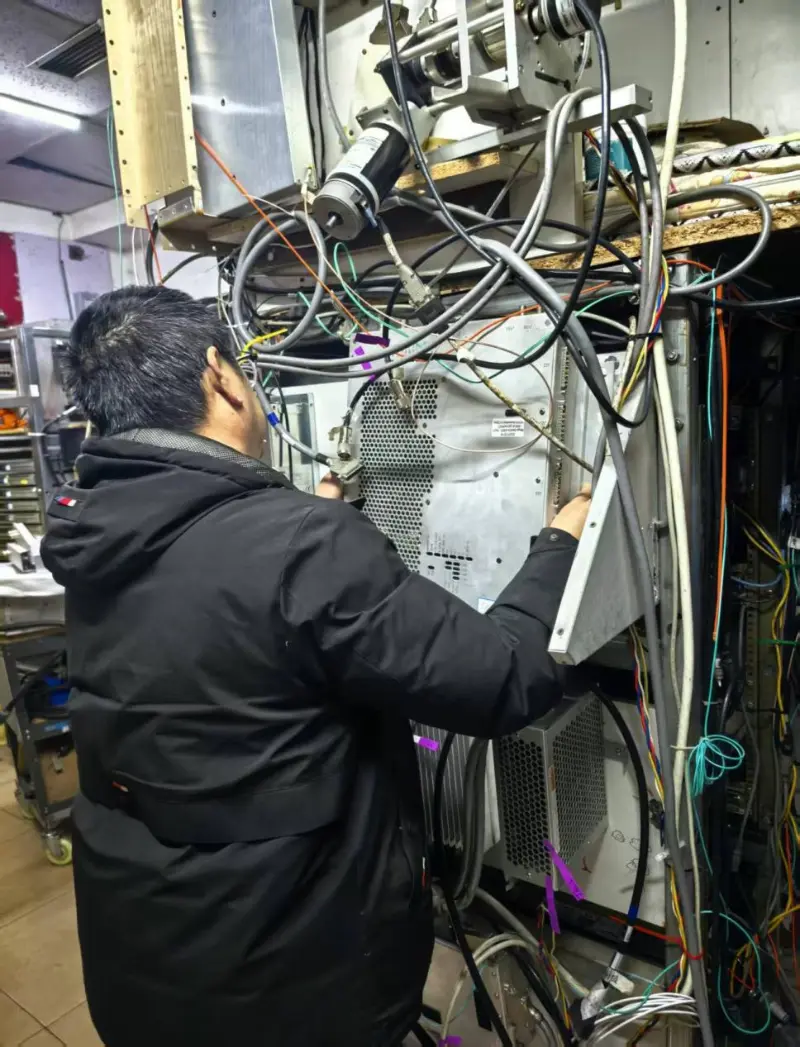

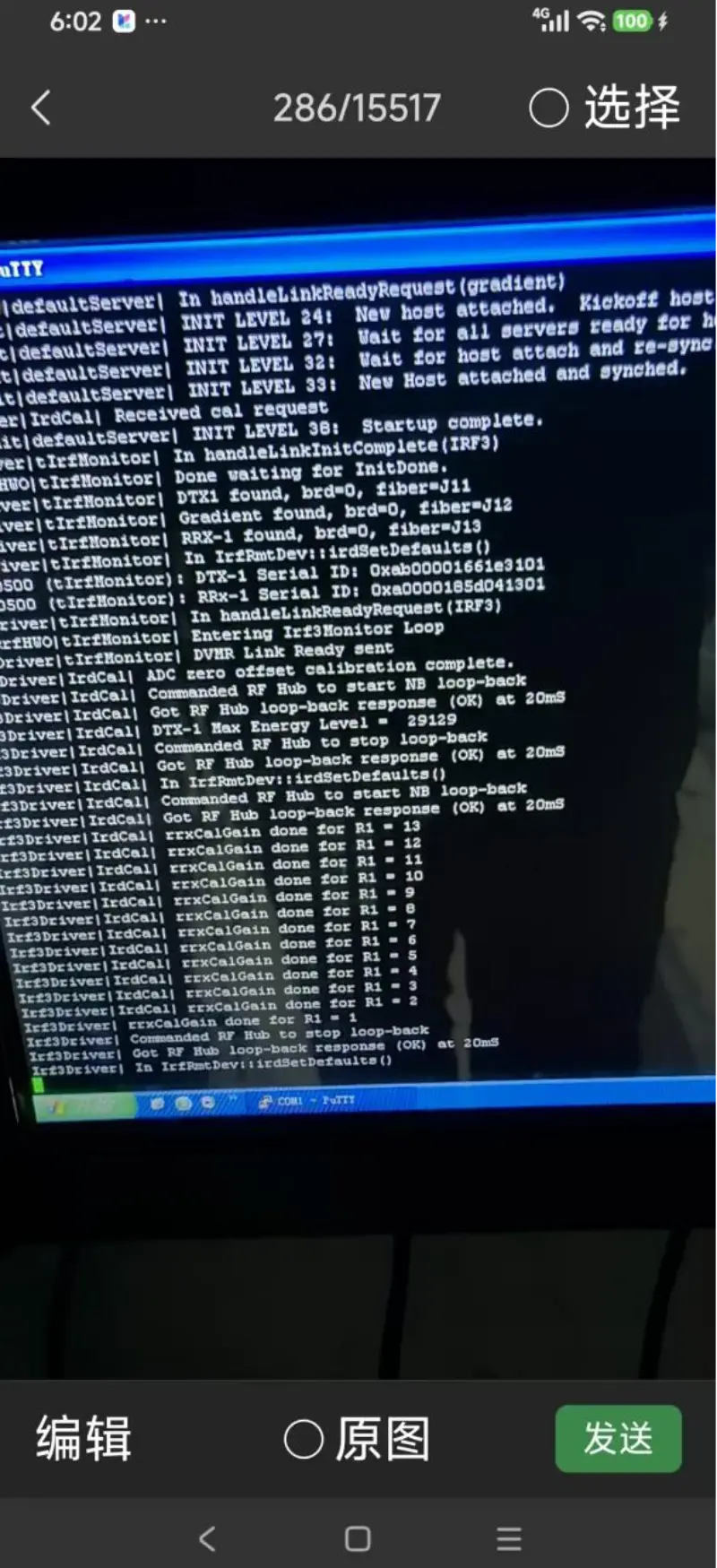

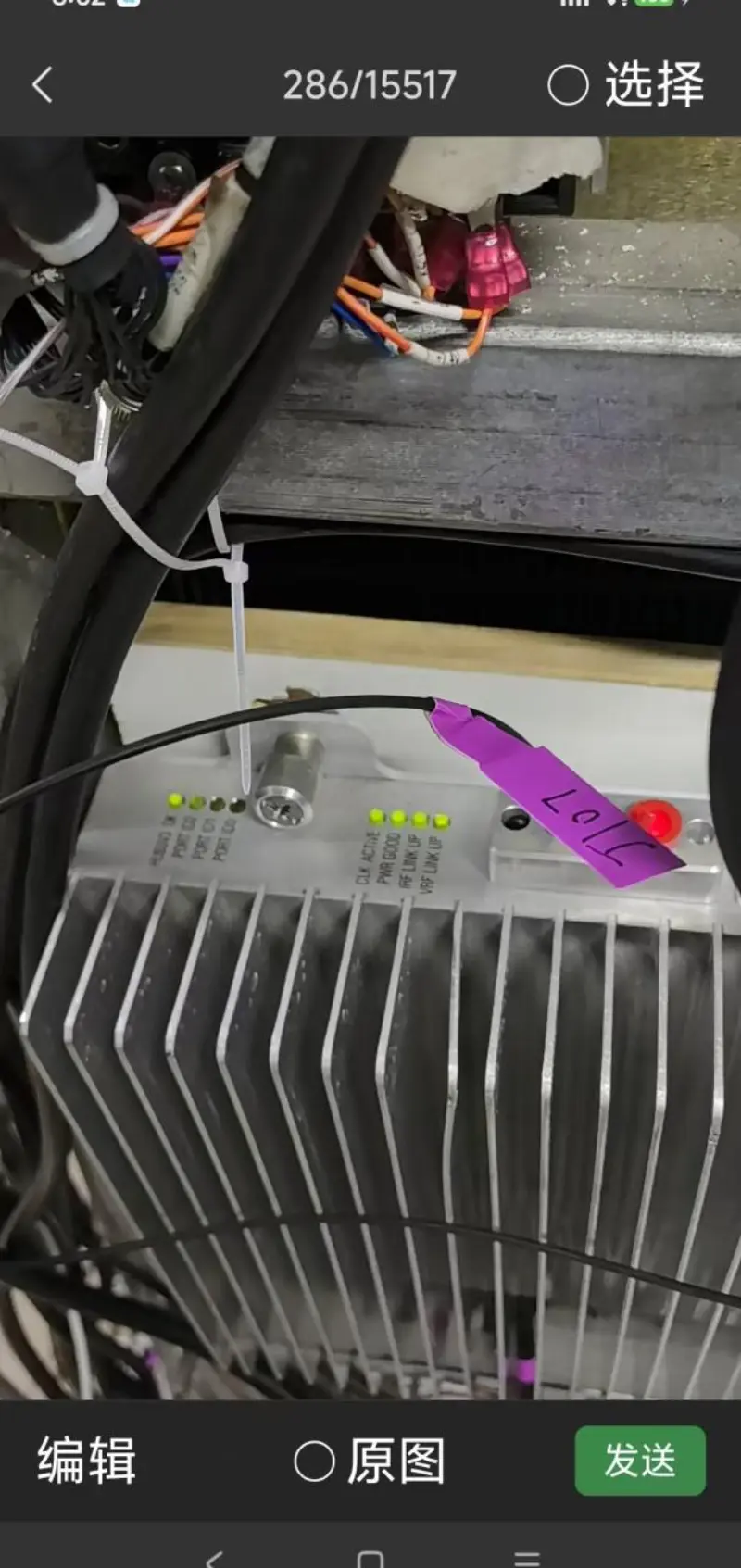

Ми пропонуємо тестування на заводському рівні, гарантуючи, що кожна машина проходить сувору перевірку на 99,9% перед відправленням, дотримуючись процедур заводського тестування GE, включаючи тестування продуктивності передачі сигналу, тестування ефективності прийому сигналу, діагностику на рівні плати, тестування радіочастотної продуктивності та тестування лінії зв’язку. Коротше кажучи, все робиться для того, щоб клієнти були задоволені та надавалися якісні послуги.
