Усунення несправностей для 8-канальної кардічної котушки з низьким показником SNR

ПРОБЛЕМА/СИМПТОМ

Під час використання 8-канального сканування серцевої спіралі SNR зображення погане. Знайдіть дуже низький рівень сигналу під час ручного сканування.

ОСНОВНА ПРИЧИНА/ВИРІШЕННЯ

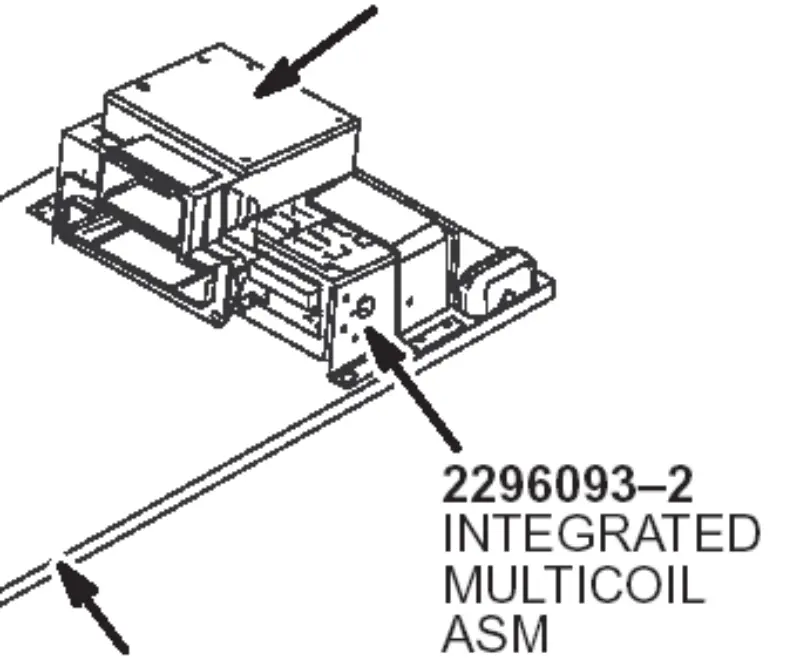

Погана материнська плата з інтегрованою мультикатушкою ASM. (динатрон, IC: HC105)

ІСТОРІЯ УСУНЕННЯ НЕСПРАВНОСТЕЙ/ПІДКАЗКА

1. Використовуйте 8-канальний тест серцевої спіралі SNR, усі канали не працюють.

2. Використовуйте інструменти MCRT для перевірки 8-канального SNR, усі канали проходять. Тоді має бути проблема з котушкою.

3. Замовити нову котушку, але проблема та сама. Зображення також має низький SNR.

4. Перевірте потужність приводу модуля та всі канали плати вводу/виводу STIF та IRF. The

8 каналів нормально.

5. Замініть інтегрований мультиспіральний ASM на зображення 8-канального серцевого нормального.

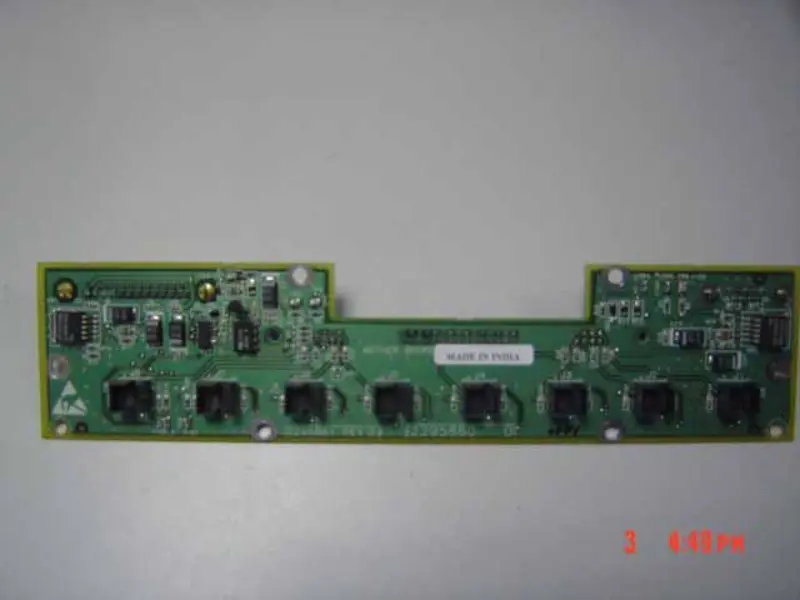

6. Перевірте материнську плату, знайдіть HCT04(6反向器) і несправний динатрон.

навчання:

Коли ми визначаємо місце несправності 8-канального пристрою на стороні котушки, якщо використовуємо інструменти MCRT, нам краще перевірити 8-канальний на іншому місці.
