Артефакт FSE та GRE

СИСТЕМА: MR 0.35T Ovation

Лікарня: Загальна лікарня Daqing Oilfield

ПРОБЛЕМА/СИМПТОМ

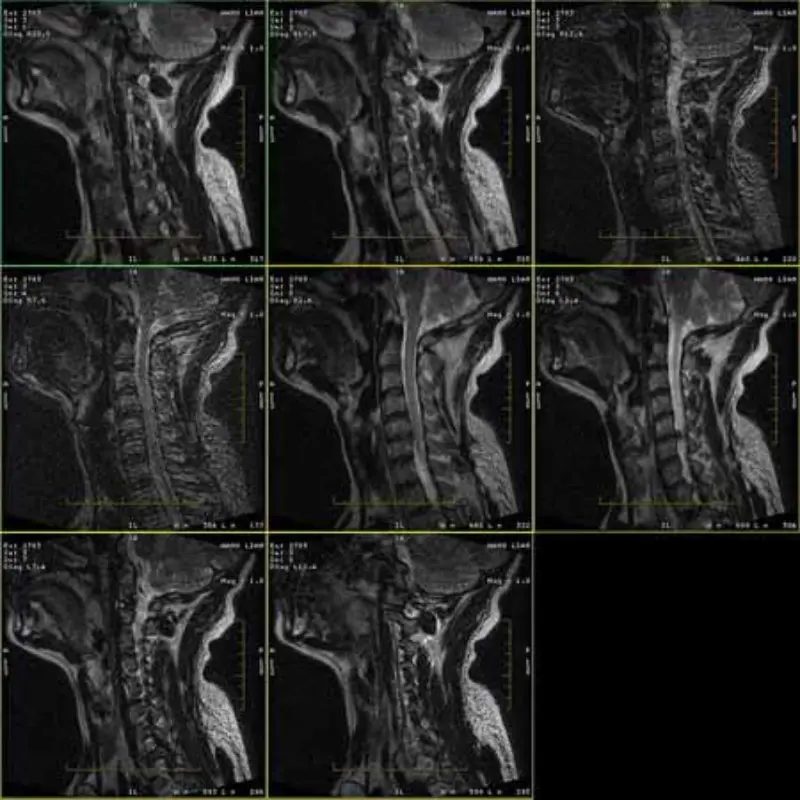

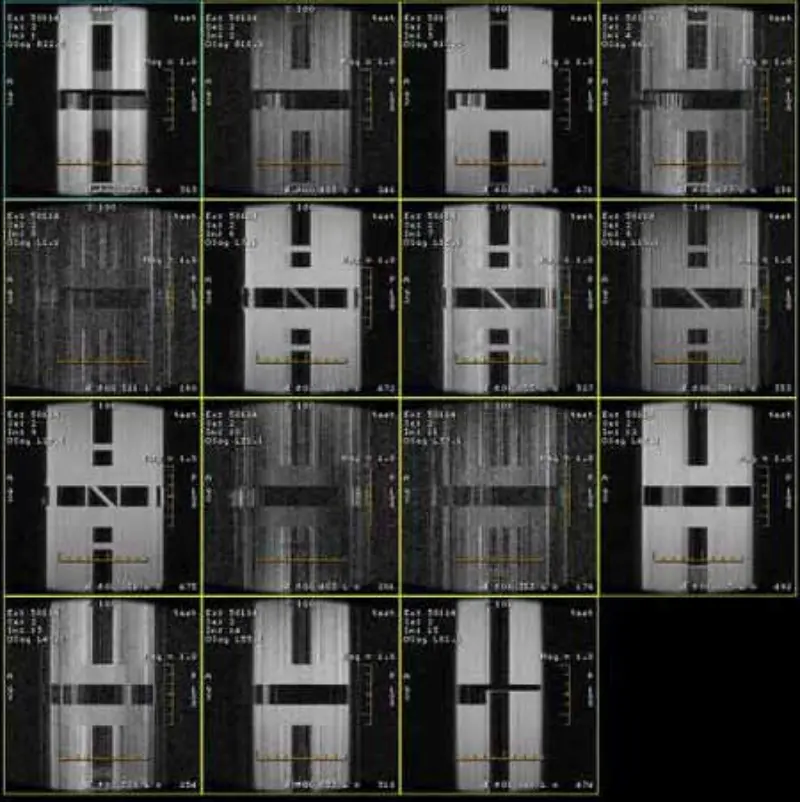

Зображення протоколів FRFSE та GRE мають привиди, а іноді зображення з низьким SNR з’являються в одній серії. Але зображення протоколу SE нормальні.

Подивіться, будь ласка, додайте зображення.

ІСТОРІЯ УСУНЕННЯ НЕСПРАВНОСТЕЙ/ПІДКАЗКА

1. Ці артефакти виникають лише в образі протоколів FRFSE та GRE, але протоколу SE

зображення ніколи не з'являються. Виконайте швидку перевірку голови SPT, SNR голови граничний (приблизно 8,2).

2. Перевірено радіочастотні двері, потужність освітлення, живлення TCU, джерело живлення PAC і магнітний дисплей, все в порядку.

3. Поміняли підсилювачі градієнта, фільтри на SRU та кабелі, артефакт усе ще виникає в тих самих протоколах.   Сторінка 3 з 3

4. Перевірте наведені нижче частини на іншому сайті, все гаразд. градієнт PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS і головна котушка

5. Перевірте властивості діода DD, кабелі DD і HV, все нормально.

6. Вимкніть вихід радіочастотного сигналу UCERD, артефакт зник.

7. Поміняйте приймальний та приймальний кабелі та обійдіть MA, проблема все ще існує.

8. Розберіть корпусну котушку, помістіть її поза магнітом, підключіть усі кабелі та повторіть сканування, артефакти все ще існують.

9. Ми перевіряємо джерело живлення та заземлення та знаходимо роз’єм заземлення на PP (магнітна кімната) дуже слабкий. Закручуємо і знову скануємо, SNR голови покращився

(SNR голови: 8,9)

ОСНОВНА ПРИЧИНА/ВИРІШЕННЯ

Нарешті ми виявили, що хтось підключив 1 провід від 1 з 3 живих проводів живлення МР-обладнання

постачання за межі відділу МР без дозволу. Після від’єднання дроту та повторного сканування система працює нормально, а SNR на голові становить 9,3.

Таким чином, якість живлення буде впливати на якість зображення.
